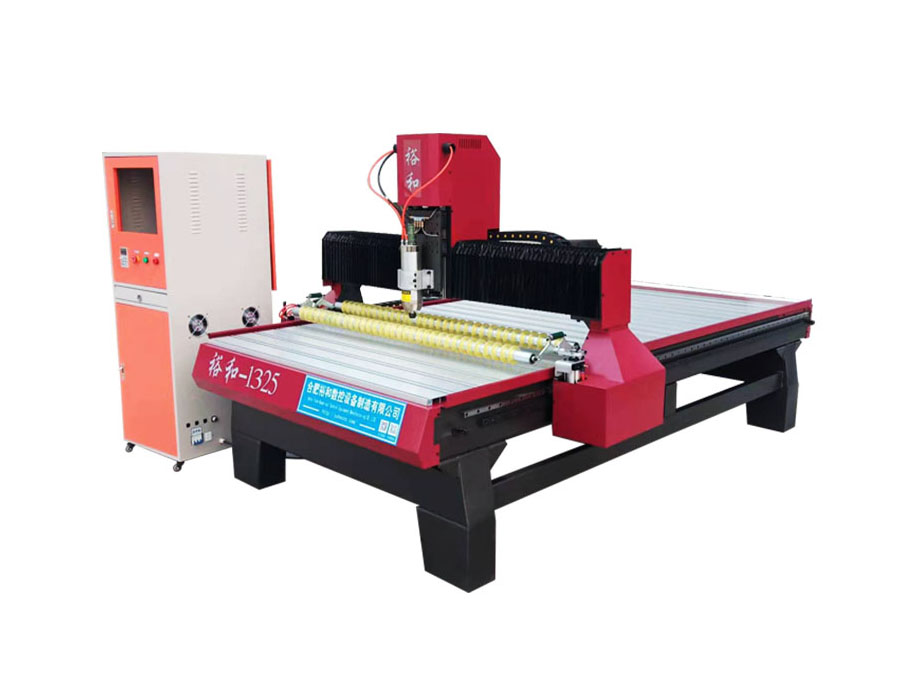

产品简介
裕和系列木工切割机可用于切割复合材料，泡沫，塑料，木制品，橡胶，纺织面料等多种材料，亦可用于雕刻加工。
适用于木工业，广告业，有色金属，塑料等切割行业。
一、功能特性
1、标准进口导轨，承载力强，运行平稳，精度高。
2、XY轴齿条传动，Z轴丝杆传动，高精度，耐磨性高。
3、机器由重型全钢管框架和加厚龙门构成，经耐久性；采用铸铁龙门牛腿，大大降低了振动，提高了雕刻质量
4、采用专业高温回火处理，消除焊接应力；高精度刨床加工，坚固耐用，无变形。
5、全系列可选配润滑油路系统，集中润滑，减低客户对机器维护的工作量，大大延长了导轨的使用寿命。
6、选用名牌恒功率水冷变频电机及高性能变频器，性能好，力矩大，效率高。
7、采用专业名牌驱动电机，Y轴采用双驱电机，速度更快，稳定性更好。
8、软件兼容性好，可兼容精雕type3/Arcm/CAXA/UG/Pro-E/Mastercam/文泰等等。
9、裕和系列可执行断刀、断电续加工功能。
二、标准配置
1、维宏控制系统
2、步进驱动电机
3、变频恒功率水冷主轴
4、进口直线导轨与滑块
5、侧装导轨
6、优质桥梁方钢床身
7、航空铝加厚台面
8、XY轴齿条传动，Z轴丝杆传动
9、X轴防尘
10、操机电脑柜
三、可选配置
1、双独立z轴或单z轴拖多个主轴（最多6*2.2KW）
2、不同功率主轴
3、风冷主轴
4、维宏6B、山龙等控制系统
5、DSP手柄
6、日本松下、安川交流伺服、国产伺服
7、XZ轴丝杆传动
8、工作台面加铺PVC板
9、电动加油
10、吸尘装置
11、真空吸附系统
12、工业冷却系统
四、适用行业
红木古典家具、白木欧式家具、仿古家具雕花、屏风镂空、实木门、工艺门、免漆门、工艺扇窗、各种桌椅、板式家具、
广告标牌、标识制作、亚克力切割、吸塑灯箱、幕墙制作、铜、铝及吸塑板、木板、人造石、手板模型等非金属家具。
五、技术参数
|
型号 |
YH-1313 |
YH-1318 |
YH-1325 |
YH-1330 |
|
机器尺寸(mm) |
2100*1900*1570 |
2100*2400*1570 |
2100*3100*1570 |
2100*3600*1570 |
|
平台尺寸(mm) |
1470*1300 |
1470*1800 |
1470*2500 |
1470*3000 |
|
进料高度 |
160mm(根据客户要求可加高至220mm/250mm) |
|||
|
工作台面 |
加厚航空铝台面（可选真空吸附台面） |
|||
|
空程速度 |
20m/min |
|||
|
传动模式 |
XY 轴斜齿轮齿条, Z 轴丝杆 |
|||
|
加工速度 |
15m/min |
|||
|
主轴功率 |
3Kw变频水冷主轴(4.5Kw/5.5Kw 选配) |
|||
|
主轴转速 |
6000-24000rpm/min |
|||
|
驱动系统 |
步进驱动电机(混合伺服或交流伺服 选配) |
|||
|
工作电压 |
AC220V/380V, 50HZ |
|||
|
雕刻刀具 |
φ3.175,φ4,φ6,φ12.7mm |
|||
|
工作指令 |
G代码/HPGL |
|||
|
重复定位精度 |
± 0.01mm |
|||
|
控制系统 |
维宏控制系统(DSP手柄选配) |
|||
